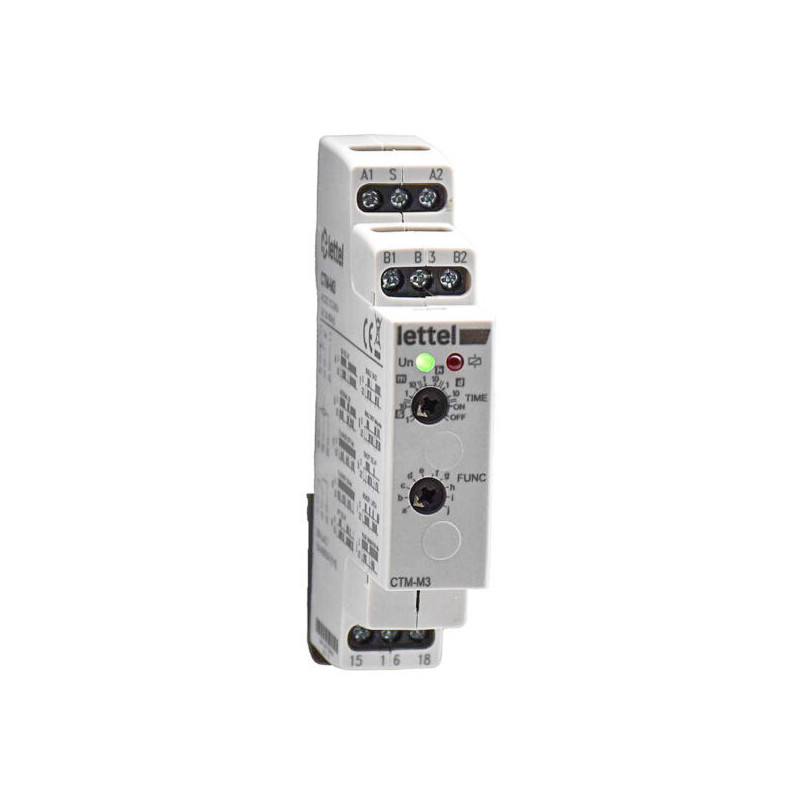

Minuterie éléctronique - 10 fonctions - 3 relais inverseurs 8A. - 1 module - LETTEL

Dotée de deux relais (1 NO/NF et 2 NO/NF), elle offre une capacité d'exception à gérer des charges distinctes et des temporisations indépendantes.

Idéale pour des applications industrielles, tertiaires ou résidentielles, cette minuterie s'intègre facilement dans tout type de coffret électrique.

Avec une plage de temporisation étendue et un réglage intuitif par manette en face avant, la CTM-M3R garantit une automatisation fluide et efficace de vos équipements électriques.

Caractéristiques techniques

Alimentation :

• Plage : 12 à 240 VCA/VCC.
• Fréquence : 50-60 Hz.

Programmation :

• Modes de contrôle : mise sous tension et/ou contact externe.
• Temporisation réglable : de 0,1 seconde à 10 jours.
• Réglages intuitifs via manettes en face avant.

Contacts de sortie :

• Type : 1 NO/NF (Normalement Ouvert/Normalement Fermé) + 2 NO/NF.
• Pouvoir de coupure :
  • 250VCA : 16A pour le relais principal, 8A pour les relais secondaires.
  • AC-15 : 5A.
• Durée de vie :
  • Mécanique : 1 000 000 cycles.
  • Électrique : 100 000 cycles.

Boîtier et installation :

• Montage : Rail DIN, largeur 1 module (18 mm).
• Indice de protection : IP20.
• Connexion :
  • Section des fils : 0,5 à 2,5 mm².
  • Couple de serrage : 0,5 Nm.

Conditions environnementales :

• Température de fonctionnement : -5°C à +55°C.
• Température de stockage : -20°C à +70°C.
• Humidité maximale : 50 % à 40°C.
• Altitude maximale : 2000 m.

Applications types

• Gestion d'éclairages multipoints avec temporisations indépendantes.
• Automatisation des systèmes de ventilation ou chauffage dans des zones multiples.
• Contrôle précis de processus industriels nécessitant plusieurs relais temporisés.

Le CTM-M3R est une minuterie électronique robuste et polyvalente, parfaite pour les applications nécessitant une gestion distincte de plusieurs charges. Grâce à ses relais multiples et ses fonctions avancées, elle constitue un outil indispensable pour optimiser vos installations électriques.
