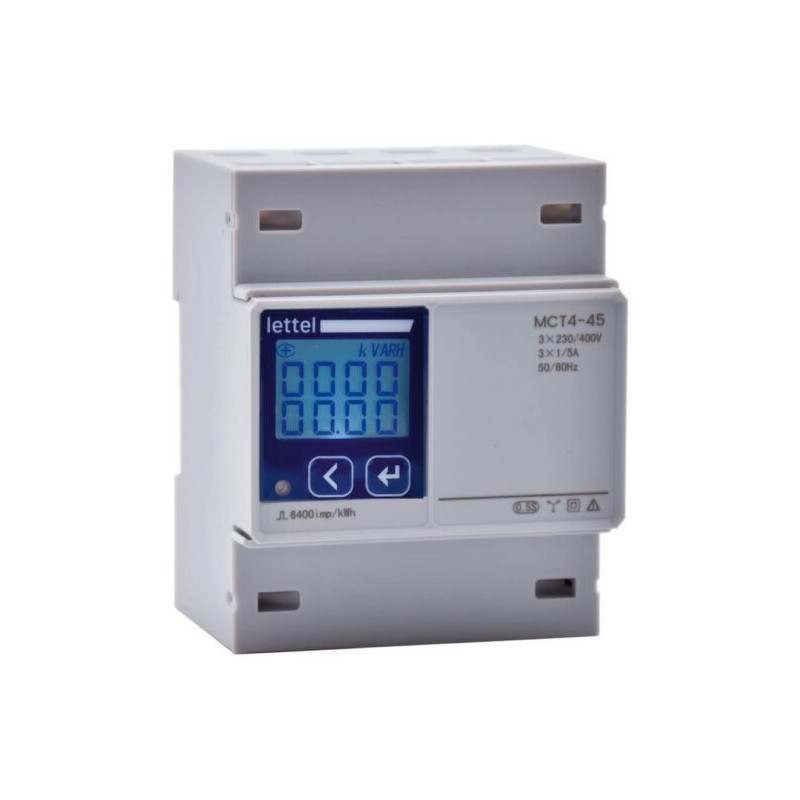

Compteur d'énergie multi-mesures triphasé CT 1/5A - Communication Modbus - LETTEL

Ce modèle se distingue par sa compacité et sa capacité à fournir des mesures détaillées des grandeurs électriques critiques, telles que les puissances, énergies et facteurs de puissance.

Spécifiquement adapté aux environnements industriels et tertiaires, il permet une intégration facile dans les systèmes de gestion énergétique grâce à sa compatibilité Modbus et son émetteur d'impulsions intégré.

Il constitue une solution optimale pour optimiser les performances énergétiques et suivre les consommations de manière efficace.

Caractéristiques techniques

Réseau électrique :

• Compatible avec des réseaux 3P (triphasés).
• Tension nominale (Un) : 3×400V, plage admissible de ±20 %.
• Courant :
  • Entrée : Transformateurs de courant (TC) /1A ou /5A.
  • Démarrage : 1,5 mA.
  • Nominal : 5A.
  • Maximum : 100A.

Mesures disponibles :

• Tensions composées (L-L).
• Courant par phase et total.
• Puissances (active, réactive, apparente) par phase et totales.
• Fréquence et facteur de puissance.
• Énergies actives et réactives, importées et exportées.
• Historique des valeurs extrêmes (demandes mini/maxi).

Précision :

• Classe 0.2 pour tension et courant.
• Classe 0.5S pour puissance et énergie active.
• Classe 2 pour énergie réactive.

Interface et communication :

• Interface RS485 compatible Modbus-RTU.
• Adresse configurable (1 à 247).
• Vitesse de transmission réglable : 300 à 19200 bps.
• Formats de trame disponibles : sans parité, parité paire ou impaire.
• Émetteur d'impulsions :
  • Fréquence maximale : 10 Hz.
  • Durée d'impulsion : 80 ms ±20 %.
  • Constante d'impulsions fixe (6400/ratio TC, ex. 320 impulsions/kWh pour un TC 100/5).

Conception mécanique et environnementale :

• Dimensions : 72×90×63,5 mm.
• Montage : Boîtier clipsable sur rail DIN 35 mm.
• Indice de protection : Face avant IP54, reste IP20.
• Températures :
  • Fonctionnement : -25°C à +55°C.
  • Stockage : -30°C à +80°C.
• Humidité relative : 5 % à 95 % sans condensation.

Interface utilisateur :

• Écran LCD rétroéclairé à 8 chiffres.
• Défilement manuel ou automatique des données affichées.
• Navigation simplifiée via des touches en façade.

Normes et certifications :

• Conformité aux normes IEC pour la sécurité et la compatibilité électromagnétique.
• Directive RoHS et REACH.

Le MCT4-35 est un choix incontournable pour les professionnels souhaitant optimiser la gestion énergétique de leurs installations triphasées avec des transformateurs de courant. Doté de fonctionnalités avancées et d'une conception robuste, il assure une mesure précise et une gestion efficace des consommations.
