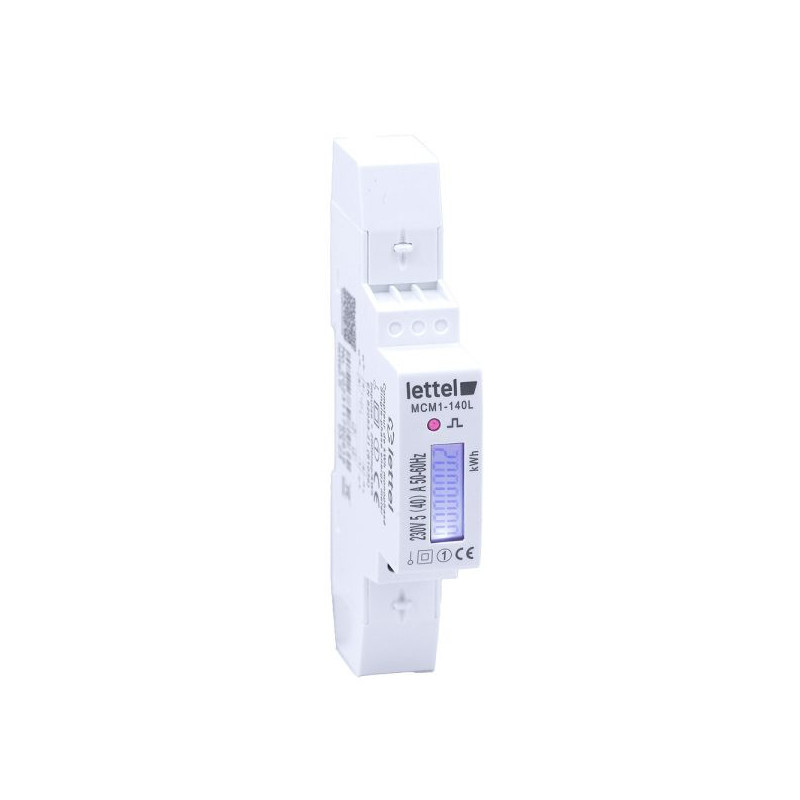

Compteur d'énergie monophasé 40A direct sortie impulsions - LETTEL
MCM1-140L
Le MCM1-140L est un compteur électrique monophasé de la gamme ENERMOD, conçu pour mesurer et afficher avec précision l'énergie active (kWh) consommée par un circuit électrique jusqu'à 40A.
Compact et simple à installer sur un rail DIN standard, ce compteur est équipé d'un écran LCD clair et d'une DEL métrologique dont le clignotement est proportionnel à la consommation d'énergie.
Adapté aux besoins des professionnels et des particuliers, il offre une gestion facile des consommations énergétiques grâce à son émetteur d'impulsions intégré.
Sa conception robuste garantit des performances durables dans une large plage de températures, tout en respectant les normes de sécurité les plus strictes.
Caractéristiques techniques
Réseau électrique :
- Type : Monophasé.
- Tension nominale : 230V (+/-10 %), 50/60 Hz.
- Courant nominal : 5A.
- Courant maximal : 40A.
- Courant minimal : 0,02A.
Précision et mesure :
- Classe de précision : 1%.
- Fréquence de clignotement de la DEL : 2000 clignotements/kWh.
- Émetteur d'impulsions :
- Sortie collecteur ouvert (SO).
- Fréquence : 2000 impulsions/kWh.
- Largeur d'impulsion : 80 ms.
- Tension : 18...27 Vcc, 27 mA.
Affichage et indicateurs :
- Écran LCD avec une capacité maximale de 99 999,99 kWh.
- DEL métrologique proportionnelle à la charge mesurée.
Consommation et installation :
- Consommation interne : <1W / 10VA.
- Méthode d'installation : Montage sur rail DIN 35 mm.
- Largeur du boîtier : 1 module.
- Capacité de raccordement : Phase/Neutre jusqu'à 10 mm².
- Couple de serrage maximal :
- Phase/Neutre : 2 Nm.
- Bornes d'impulsions (6 et 7) : 0,4 Nm.
Conditions environnementales :
- Température de fonctionnement : -25°C à +70°C.
- Protection électrique requise : Disjoncteur P/N calibré à 40A max.
- Indice de protection : IP20.
Normes et certifications :
- Conformité CE, RoHS.
- Normes : EN62053-21/-31, EN62052-11, EN61326-1/-2-2, EN61000-3-2/-3-3.
- Garantie : 3 ans.
Le MCM1-140L est un compteur d'énergie précis et facile à installer, idéal pour une utilisation dans des installations monophasées. Avec ses fonctionnalités avancées et sa conception compacte, il offre une solution efficace pour surveiller et gérer la consommation électrique.
