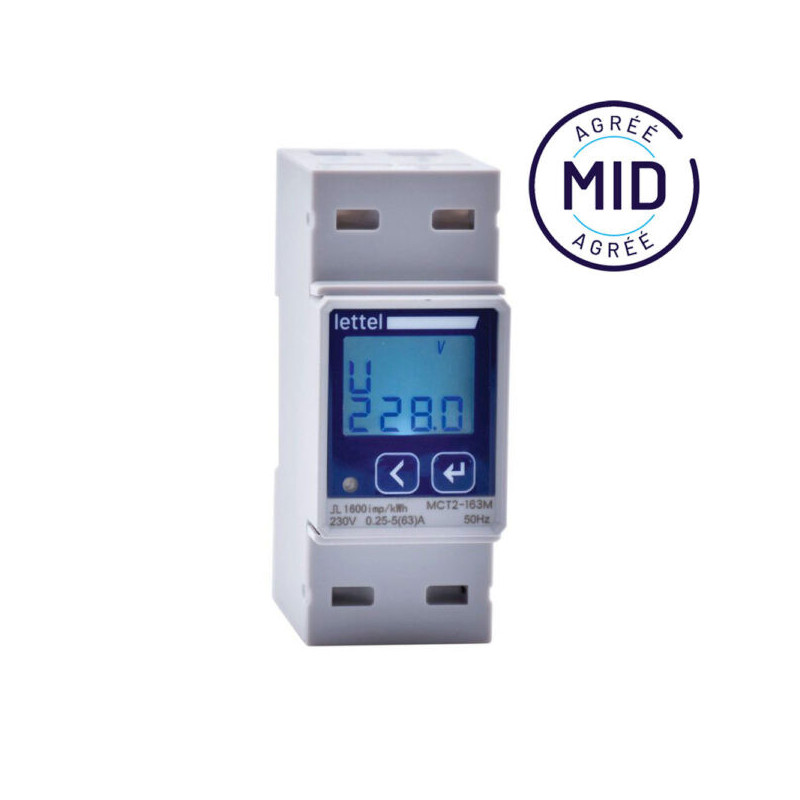

Compteur d'énergie multi-mesures mono 63A direct - Agrément MID et com Modbus - LETTEL

Certifié MID, il permet la refacturation précise des consommations électriques tout en offrant des capacités de mesure étendues.

Ce dispositif se distingue par sa précision et ses nombreuses fonctionnalités adaptées à la gestion énergétique moderne.

Grâce à son interface Modbus et son émetteur d'impulsions, il facilite le suivi des données électriques en temps réel et l'intégration aux systèmes de gestion.

Compact et robuste, il est idéal pour une utilisation sur des réseaux monophasés (1P+N), offrant une performance optimale pour le contrôle des consommations et des flux énergétiques.

Caractéristiques techniques

Réseau électrique :

• Compatible avec un réseau monophasé (1P+N).
• Tension nominale (Un) : 230V avec une plage admissible de ±20 %.
• Courant :
  • Démarrage : 10 mA.
  • Nominal : 5A.
  • Maximum : 63A.
  • Minimum (certification MID) : 0,25A.
• Fréquence : 50/60 Hz.

Mesures disponibles :

• Tension, courant, puissance (active, réactive, apparente).
• Fréquence et facteur de puissance.
• Énergies actives et réactives (importées et exportées).
• Valeurs extrêmes et historiques (demandes mini/maxi).
• Énergie mesurée en quatre quadrants (accès via Modbus).

Précision :

• Classe 0.2 pour tension et courant.
• Classe 0.5S (certification MID) pour puissance et énergie active.
• Classe 2 pour énergie réactive.

Interface et communication :

• Interface RS485 compatible avec Modbus-RTU.
• Paramètres configurables :
  • Adresse : de 1 à 247.
  • Vitesse de transmission : 300 à 9600 bps.
• Émetteur d'impulsions :
  • Fréquence maximale : 10 Hz.
  • Constante d'impulsions : 800, 1600, 3200 ou 6400 impulsions/kWh.

Conception mécanique et environnementale :

• Dimensions : 36×90×63,5 mm.
• Montage : Rail DIN 35 mm.
• Indice de protection : Face avant IP54, reste IP20.
• Températures :
  • Fonctionnement : -25°C à +55°C.
  • Stockage : -30°C à +80°C.
• Humidité relative : 5 % à 95 % (sans condensation).

Interface utilisateur :

• Écran LCD rétroéclairé avec une capacité de 8 chiffres.
• Défilement des données configurable (automatique ou manuel).
• Affichage des données clés : énergies actives et réactives, puissance, tension, courant, fréquence, facteur de puissance.

Certifications et normes :

• Conformité aux normes IEC/EN pour la mesure, la sécurité et la compatibilité électromagnétique.
• Certification MID (EN50470-1 et EN50470-3) pour la refacturation.
• Directive RoHS et REACH.

Le MCT2-163M est la solution idéale pour une gestion énergétique précise notamment dans des applications nécessitant une refacturation conforme aux normes MID. Sa compacité, sa robustesse, et ses nombreuses fonctionnalités en font un outil incontournable pour surveiller et optimiser les consommations électriques.
