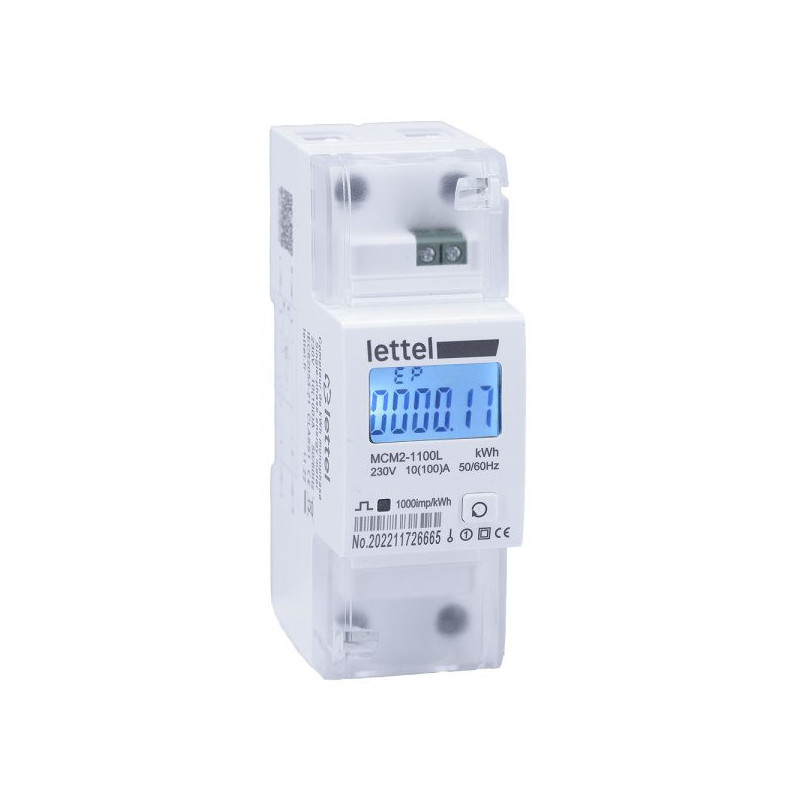

    MCM2-1100L

    Le MCM2-1100L est un compteur électrique monophasé performant, capable de mesurer et d'afficher quatre index d'énergie active (kWh) : totale, importée, exportée et partielle (avec remise à zéro).

    Disponibilité sur demande
    Quantité :
    Prix :Nous consulter
    Icon Wishlist Ajouter à ma wishlist

    Conçu pour des circuits électriques jusqu'à 100A, ce compteur allie précision et facilité d'utilisation grâce à son écran LCD rétroéclairé et à sa DEL métrologique proportionnelle à la consommation énergétique.

    Doté d'un émetteur d'impulsions intégré, il s'intègre facilement aux systèmes de gestion énergétique modernes.

    Compact et simple à installer sur rail DIN, le MCM2-1100L est une solution idéale pour les applications résidentielles, tertiaires et industrielles.

    Caractéristiques techniques

    Réseau électrique :

    • Type : Monophasé.
    • Tension nominale : 230V (+/-10 %), 50/60 Hz.
    • Courant nominal : 10A.
    • Courant maximal : 100A.
    • Courant minimal : 0,04A.

    Précision et mesure :

    • Classe de précision : 1%.
    • Fréquence de clignotement de la DEL : 1000 clignotements/kWh.
    • Émetteur d'impulsions :
      • Affecté à l'énergie totale.
      • Sortie collecteur ouvert (SO).
      • Fréquence : 1000 impulsions/kWh.
      • Largeur d'impulsion : 80 ms.
      • Tension : 18...27 Vcc, 27 mA.

    Affichage et indicateurs :

    • Écran LCD rétroéclairé (30 secondes après activation).
    • Affichage des index :
      • Énergie totale (kWh).
      • Énergie importée (kWh).
      • Énergie exportée (kWh).
      • Énergie partielle réinitialisable (kWh).
    • DEL métrologique proportionnelle à la charge mesurée.

    Consommation et installation :

    • Consommation interne : <1W / 10VA.
    • Méthode d'installation : Montage sur rail DIN 35 mm.
    • Largeur du boîtier : 2 modules.
    • Capacité de raccordement :
      • Fil rigide : jusqu'à 35 mm².
      • Fil souple : jusqu'à 25 mm² (max. 80A).
    • Couple de serrage maximal :
      • Phase/Neutre : 4 Nm.
      • Bornes d'impulsions (5 et 6) : 0,4 Nm.

    Conditions environnementales :

    • Température de fonctionnement : -25°C à +70°C.
    • Protection électrique requise : Disjoncteur P/N calibré à 100A max.
    • Indice de protection : IP20.

    Normes et certifications :

    • Conformité CE, RoHS.
    • Normes : IEC62053-21, IEC61326-1/-2-2, IEC61000-3-2/-3-3.
    • Garantie : 3 ans.

    Le MCM2-1100L est une solution avancée pour le suivi précis des consommations énergétiques sur des circuits monophasés jusqu'à 100A. Avec ses quatre index d'énergie, son écran intuitif et sa conception robuste, il répond aux besoins des professionnels comme des particuliers.
