Le MCM5-4100L de la gamme ENERMOD est un compteur électrique triphasé avec neutre (3P+N) capable de mesurer et d'afficher avec précision l'énergie active (kWh) consommée par un circuit tétrapolaire jusqu'à 100A par phase.

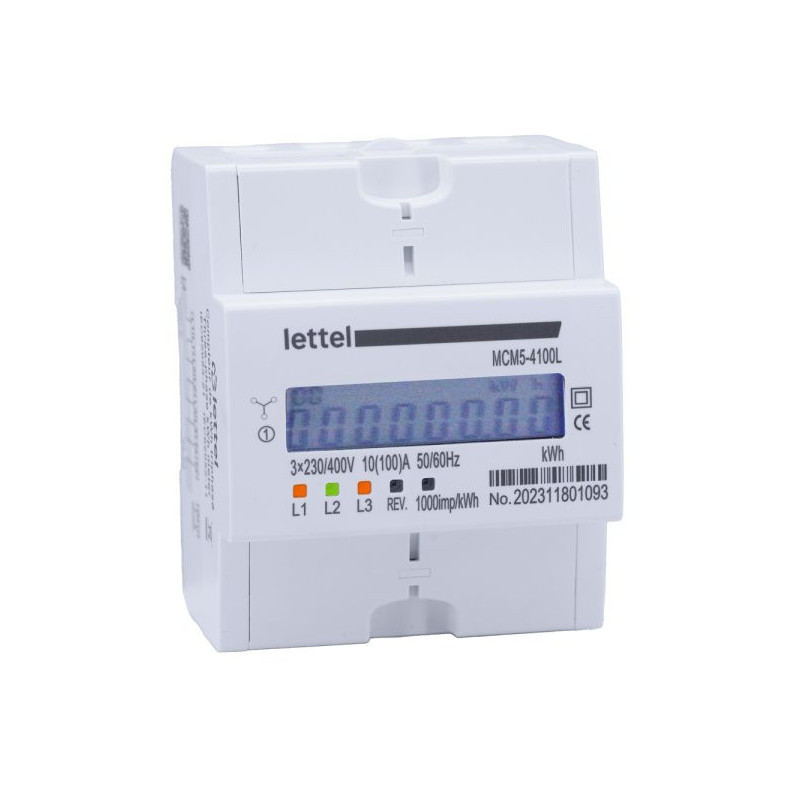

Compteur d'énergie tétra 3x 100A direct sortie impulsions - LETTEL
MCM5-4100L
Le MCM5-4100L de la gamme ENERMOD est un compteur électrique triphasé avec neutre (3P+N) capable de mesurer et d'afficher avec précision l'énergie active (kWh) consommée par un circuit tétrapolaire jusqu'à 100A par phase.
Idéal pour les environnements industriels et tertiaires, ce compteur garantit une gestion énergétique efficace grâce à son émetteur d'impulsions intégré et à sa LED métrologique indiquant en temps réel la consommation.
Facile à installer sur rail DIN et robuste, le MCM5-4100L est équipé d'un affichage LCD haute capacité, rendant les données facilement accessibles et exploitables.
Caractéristiques techniques
Réseau électrique :
- Type : Triphasé avec neutre (3P+N).
- Tension nominale : 230/400V (+/-20 %), 50/60 Hz.
- Courant nominal : 10A par phase.
- Courant maximal : 100A par phase.
- Courant minimal : 0,04A par phase.
Précision et mesure :
- Classe de précision : 1%.
- Fréquence de clignotement de la DEL : 1000 clignotements/kWh.
- Émetteur d'impulsions :
- Sortie collecteur ouvert (SO).
- Fréquence : 1000 impulsions/kWh.
- Largeur d'impulsion : 80 ms.
- Tension : 18...27 Vcc, 27 mA.
Affichage et indicateurs :
- Écran LCD, capacité maximale : 999 999,9 kWh.
- DEL métrologique proportionnelle à la charge mesurée.
- Indicateur de présence de tension par phase.
Consommation et installation :
- Consommation interne : <1W / 10VA par phase.
- Méthode d'installation : Montage sur rail DIN 35 mm.
- Largeur du boîtier : 4,5 modules.
- Capacité de raccordement :
- Fil rigide : jusqu'à 35 mm².
- Fil souple : jusqu'à 25 mm² (max. 80A).
- Couple de serrage maximal :
- Phase/Neutre : 4 Nm.
- Bornes d'impulsions (16 et 17) : 0,4 Nm.
Conditions environnementales :
- Température de fonctionnement : -25°C à +70°C.
- Protection électrique requise : Disjoncteur 3P+N calibré à 100A max.
- Indice de protection : IP20.
Normes et certifications :
- Conformité CE, RoHS.
- Normes : IEC62053-21, IEC62052-11.
- Garantie : 3 ans.
Le MCM5-4100L est un compteur triphasé robuste et précis, idéal pour surveiller et optimiser les consommations électriques sur des installations complexes. Avec ses fonctionnalités avancées, son interface intuitive et sa facilité d'installation, il répond aux besoins des professionnels cherchant à améliorer leur efficacité énergétique.
