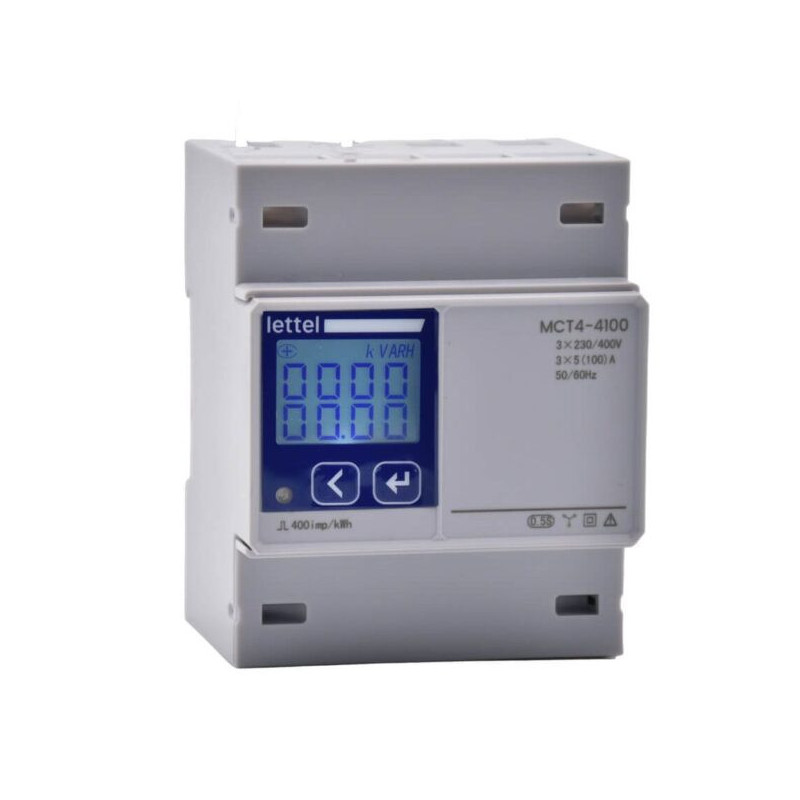

Compteur d'énergie multi-mesures triphasé 100A direct - Communication Modbus - LETTEL

Idéal pour les environnements industriels et tertiaires, ce compteur assure une mesure précise et efficace des grandeurs électriques essentielles, tout en permettant une intégration aisée aux systèmes de gestion d'énergie grâce à son interface Modbus-RTU.

Compact et robuste, il se distingue par sa capacité à analyser en détail les performances énergétiques des installations électriques, offrant ainsi un outil indispensable pour optimiser la gestion énergétique et réduire les coûts.

Caractéristiques techniques

Réseau électrique :

• Compatible avec des réseaux 3P (triphasés).
• Tension nominale (Un) : 3×400V, plage admissible de ±20 %.
• Courant :
  • Entrée : Transformateurs de courant (TC) /1A ou /5A.
  • Démarrage : 1,5 mA.
  • Nominal : 5A.
  • Maximum : 100A.

Mesures disponibles :

• Tensions composées (L-L).
• Courant par phase et total.
• Puissances (active, réactive, apparente) par phase et totales.
• Fréquence et facteur de puissance.
• Énergies actives et réactives, importées et exportées.
• Historique des valeurs extrêmes (demandes mini/maxi).

Précision :

• Classe 0.2 pour tension et courant.
• Classe 0.5S pour puissance et énergie active.
• Classe 2 pour énergie réactive.

Interface et communication :

• Interface RS485 compatible Modbus-RTU.
• Adresse configurable (1 à 247).
• Vitesse de transmission réglable : 300 à 19200 bps.
• Formats de trame disponibles : sans parité, parité paire ou impaire.
• Émetteur d'impulsions :
  • Fréquence maximale : 10 Hz.
  • Durée d'impulsion : 80 ms ±20 %.
  • Constante d'impulsions fixe (6400/ratio TC, ex. 320 impulsions/kWh pour un TC 100/5).

Conception mécanique et environnementale :

• Dimensions : 72×90×63,5 mm.
• Montage : Boîtier clipsable sur rail DIN 35 mm.
• Indice de protection : Face avant IP54, reste IP20.
• Températures :
  • Fonctionnement : -25°C à +55°C.
  • Stockage : -30°C à +80°C.
• Humidité relative : 5 % à 95 % sans condensation.

Interface utilisateur :

• Écran LCD rétroéclairé à 8 chiffres.
• Défilement manuel ou automatique des données affichées.
• Navigation simplifiée via des touches en façade.

Normes et certifications :

• Conformité aux normes IEC pour la sécurité et la compatibilité électromagnétique.
• Directive RoHS et REACH.

Le MCT4-3100 est une solution idéale pour la gestion énergétique des installations triphasées nécessitant une mesure précise via transformateurs de courant. Ses fonctionnalités avancées en font un choix stratégique pour les professionnels souhaitant optimiser la gestion et le suivi de leurs consommations électriques.
