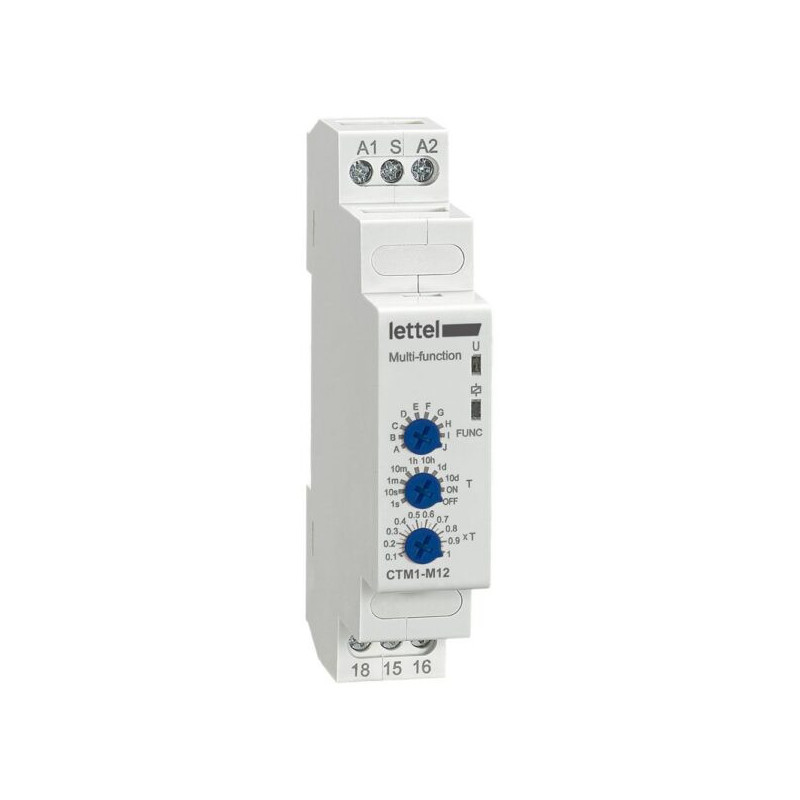

Minuterie multifonctions 12-230V 2 relais 16A. Montage rail-din largeur 18mm. - LETTEL

Avec 10 fonctions programmables et une plage de temporisation ajustable de 0,1 seconde à 10 jours, cet appareil répond aux exigences des environnements résidentiels, tertiaires et industriels.

Doté de deux contacts NO/NF et d'un réglage intuitif par potentiomètre, le CTM1-M22 permet une gestion efficace des temporisations.

Caractéristiques techniques

Alimentation :

• Plage : 12 à 240 VCA/VCC.
• Fréquence : 50-60 Hz.

Programmation :

• 10 fonctions électriques disponibles :
  • Temporisation à la mise sous tension.
  • Temporisation à l'ouverture/fermeture du contact externe.
  • Générateur d'impulsions.
  • Clignoteur symétrique, démarrage sur ON/OFF.
  • Temporisation ON/OFF retardée.
• Plage de temps réglable :
  • 0,1-1s / 1-10s / 0,1-1m / 1-10m / 0,1-1h / 1-10h / 0,1-1j / 1-10j.
  • Modes ON et OFF.
• Précision de réglage : <5%.
• Précision de répétition : <0,2%.

Contacts de sortie :

• Type : 2 NO/NF (Normalement Ouvert/Normalement Fermé).
• Pouvoir de coupure :
  • 250VCA : 16A.
  • AC-15 : 5A.
• Durée de vie :
  • Mécanique : 1 000 000 cycles.
  • Électrique : 100 000 cycles.

Boîtier et installation :

• Montage : Rail DIN, largeur 1 module (18 mm).
• Indice de protection : IP20.
• Connexion :
  • Section des fils : 0,5 à 2,5 mm².
  • Couple de serrage : 0,5 Nm.

Conditions environnementales :

• Température de fonctionnement : -5°C à +55°C.
• Température de stockage : -20°C à +70°C.
• Humidité maximale : 50 % à 40°C.
• Altitude maximale : 2000 m.

Applications types

• Automatisation des systèmes d'éclairage multi-zones.
• Commande de systèmes de ventilation ou de chauffage avec temporisation distincte.
• Contrôle de processus industriels nécessitant plusieurs temporisations.

Le CTM1-M22 est une minuterie robuste et polyvalente, idéale pour des applications nécessitant deux contacts de sortie indépendants. Avec ses nombreuses fonctionnalités et sa facilité d'utilisation, elle constitue une solution efficace pour optimiser vos installations électriques.
